........................分体超声波明渠流量计........................
| |
| 分体超声波明渠流量计主机 | 分体超声波明渠流量计 |
一、概述
◇24VDC或220VAC供电
◇数字分析安装助理
◇现场背光中文三值同屏显示、按键操作
◇模拟设置或现场设置
◇去除虚假测量
◇RS485输出
◇标准4-20mA输出
◇标准4-20mA输入转换
◇压电浪冲安全保护
◇支持标准堰槽（三角堰、矩形堰、等宽堰、帕歇槽）
二、主要技术参数
量 程 | 2m |
精 度 | ±0.25%F.S |
分 辨 率 | <1mm |
波 束 角 | <10@3dB |
频 率 | ~40KHZ |
盲 区 | 0.3~0.4m |
工作电压 | 24VDC \220VAC |
输 出 | 4-20mA、四路编程控制、通信 |
人机握手 | LCD中文背光显示、按钮 |
温度补偿 | 芯片内补\传感器补偿 |
环境温度 | -20~+60℃ |
过程温度 | -30~+80℃ |
过程压力 | 0.5~2BAR |
安装连接 | M66X3 |
过程连接 | PG13.5 |
外壳材料 | ABS\PA6 GF30 |
防护等级 | IP66 |
重 量 | 探头1.1KG、主机1KG |

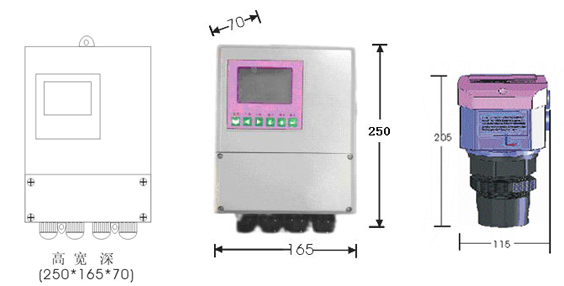

三、仪表尺寸图（单位：mm）

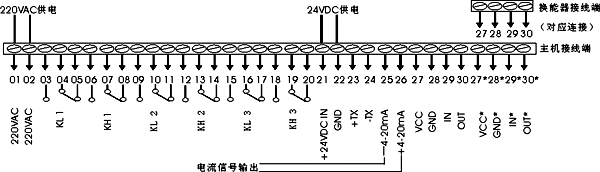

四、仪表接线
